NUL型
NUL型

超薄型

特徴

  • ▸ コモンモードノイズ減衰比 -120dB を誇ります。
  • ▸ 当社独自の階段状カットコアにより、業界トップクラスの小型・軽量化を実現。
  • ▸ 当社において最も信頼・実績のあるタイプです。
  • ▸ 1台からのカスタマイズ対応。
  • ▸ 高効率96.2% (500VA)。
  • ▸ 縦型、ケース入りの対応も可能です。容量・寸法につきましては、お問い合わせ下さい。

用途

産業機器 コンピュータ・端末機器 マイコン応用システム 計測機器・計測システム 半導体製造関連装置 通信システム・製造装置 生産ライン・システム 電源ラインの保護 制御盤 医療機器

基本仕様

型式 容量
VA		 外形寸法 mm 取付寸法 mm 重量
kg
W D H a b d
NUL-100 100 135 160 40 120 120 φ5.5 2.2
NUL-200 200 165 170 50 150 130 φ5.5 4.0
NUL-300 300 185 150 72 150 110 φ6.5 5.0
NUL-500 500 185 180 72 150 150 φ6.5 7.0
NUL-750 750 195 200 75 160 160 φ6.5 9.4
NUL-1K 1K 215 230 75 180 185 φ6.5 11.5
NUL-1.5K 1.5K 215 250 75 180 200 φ6.5 13.7
NUL-2K 2K 215 230 115 180 190 φ8.5 17
NUL-3K 3K 235 240 120 200 200 φ8.5 23
NUL-4K 4K 265 250 135 230 200 φ8.5 29
NUL-5K 5K 265 280 135 230 230 φ8.5 35
NUL-7.5K 7.5K 270 300 135 230 300 φ10.5 45
NUL-10K 10K 320 350 170 280 240 φ10.5 55

※ 品質改善などのため、仕様は予告なしに変更されることがあります。

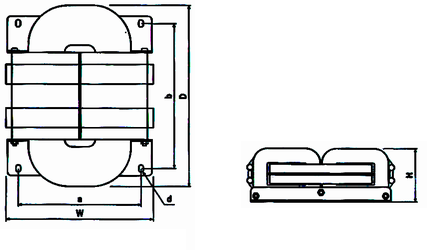

外形寸法図

外形寸法図
